蓄热式焚烧炉（RTO）+余热回收系统

系统简介

RTO系统适用于中小风量、中高浓度的有机废气处理，系统主要由RTO氧化室、燃烧器、蓄热室、内保温系统、助燃系统、切换风阀、压缩空气系统、排气系统、换热器等组成。有机废气通过RTO氧化室高温区（750-850℃）使废气中的VOCs组份氧化分解成为无害的。

RTO装置包括至少一组热回收率高达95%的陶瓷填充床换热器，可节省升温所需要的燃料消耗，降低运行成本。风机由变频器控制，以适应不同的运行工况。余热回收部分主要由换热器、管路、风机等组成，对燃烧后排出的气体余热回用到生产车间、生活用水等，节约能源，创造效益。

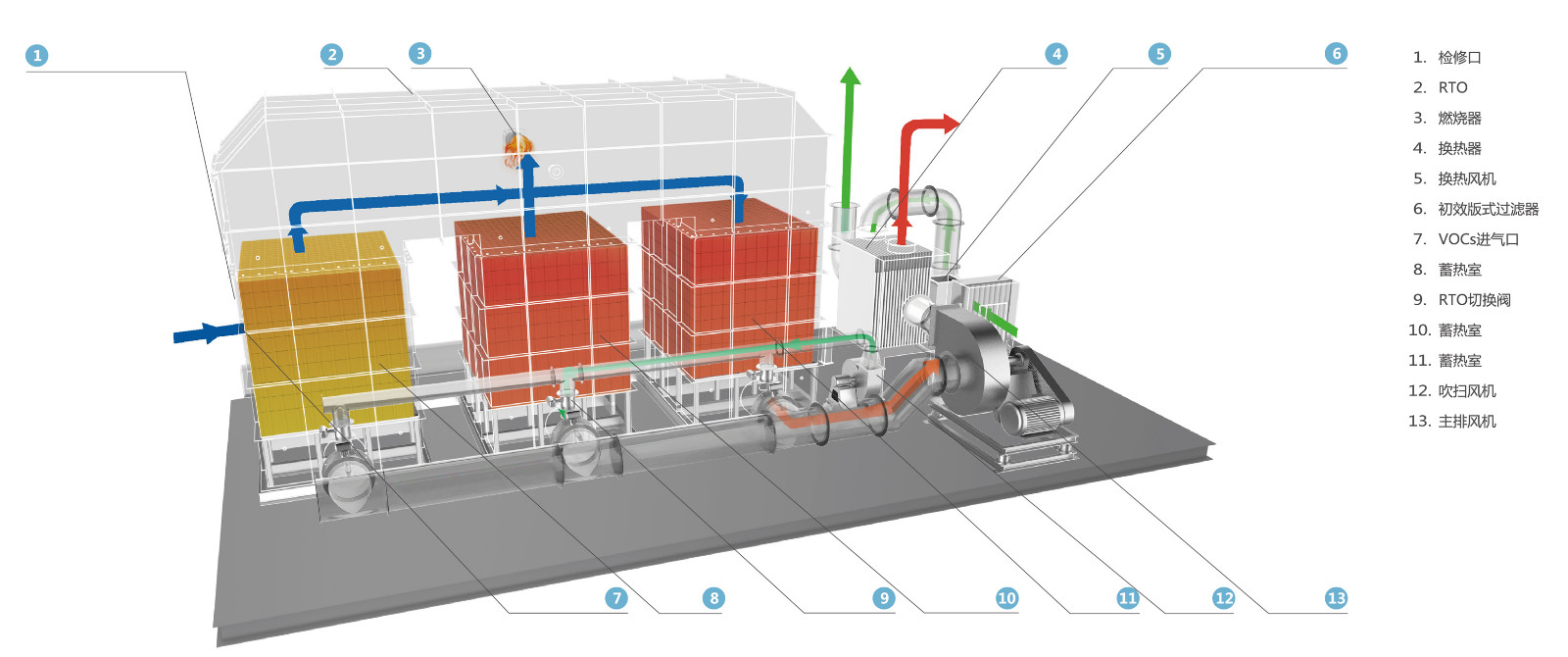

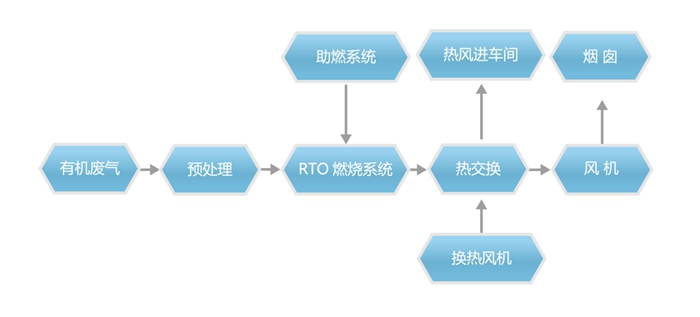

系统工艺流程图

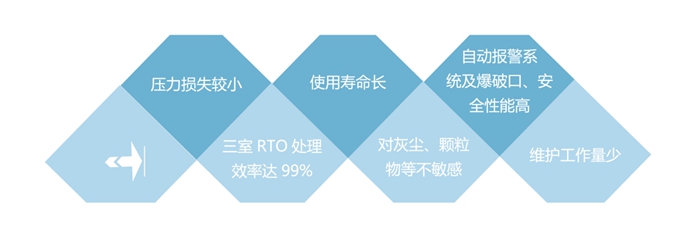

技术特点

系统工艺流程说明

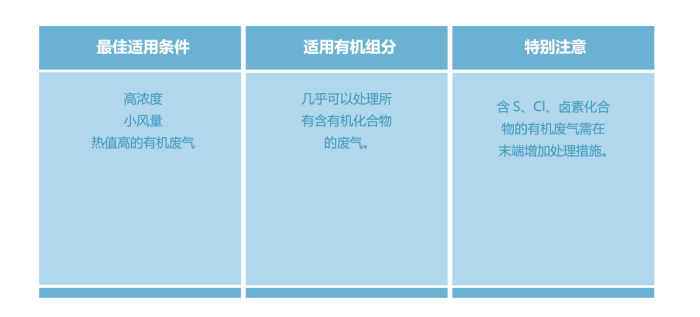

适用工况条件

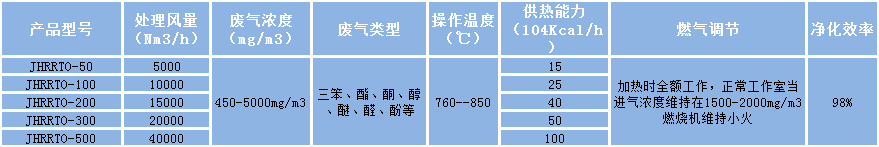

设备选型表

备注

①处理风量及浓缩风量根据使用条件会有所差异。

②尺寸为预估部分，可根据实际条件调整。

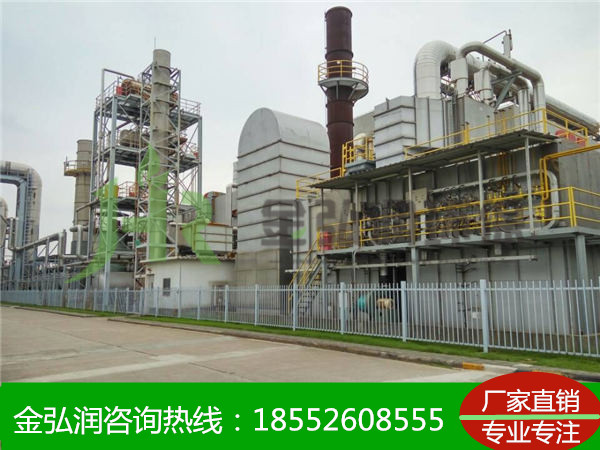

工程案例
